TDD 양방향 데이터 전송 전력 증폭기 840MHz SMA 인터페이스 12V 전압

HN-TDDPA20W_840양방향 데이터 전송

P오버 앰플리퍼 모듈

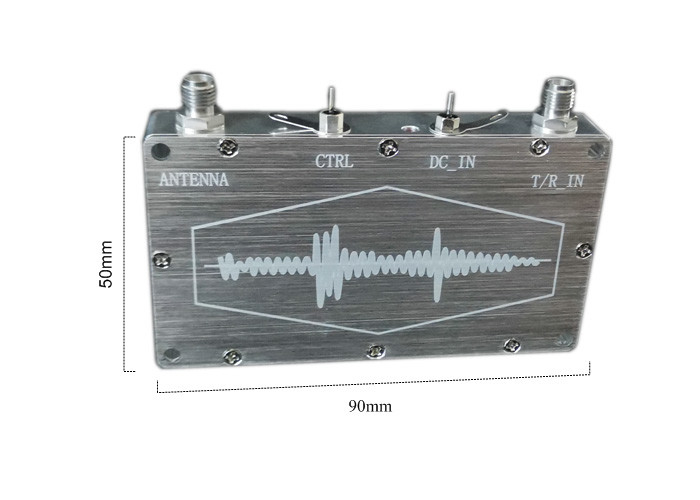

TDD 동일한 주파수 양방향 데이터 전송 전력 증폭 모듈D임센션50×90×14mm

• 출력 전력:≥20W
• 주파수 범위:835∙855MHz

☆전송 G아인:≥15dB±1dB

☆최대 입력 전력:25dBm

☆밴드 안의 평면성:≤ ±0.50dB

☆R이치브 이득:≤12dB±2dB

☆입력 출력인터페이스:SMA

☆입력 정지파 비율:≤2L오드50Ω)

☆꺼져서 있는 파동 비율을 설정:≤1.5L오드50Ω)

☆상대적 그룹 지연:≤20ns

☆RF 스위치 전환 시간:S타트 시간≤5us /b반응 시간≤1m

☆전력 증폭기 전송 및 수신 격리:≥50dB

☆제어 수준: 자동, 즉 자동으로 입력 전력을 감지 자동 전송 및 수신을 실현, 입력 전력최대10dBm, 전송 시작,입력 전력 아래로0dBm를 수신으로 변환(또는 외부 "CTRL" 터미널은 TTL 높은 수준의 전송과 낮은 수준의 수신을 달성하는 데 사용됩니다.)

CTRL1: 증폭기 전송 상태, 수신 상태

CTRL0:상황 수신, 전송

• 항구 설명:

1."T/R_IN"항은 디지털 라디오 스테이션의 라디오 주파수 항로에 연결되고, "ANTENNA" 포트는 안테나에 연결됩니다;

2."CTRL"는 비자동 모드 (자동 모드 및 활성화 모드, 공장에서 설정되어야,3.3V TTL 수준)

3."DC-IN"는 + 12 전원 공급,t이 횡단 콘덴시터에 의해 압축되는 용접 패드는 음전지입니다.

4∙적색 표시등∙, 빨간 표시기빛전송 상태를 표시하기 위해 켜져 있고 수신 상태를 표시하기 위해 빨간 표시등이 꺼져 있습니다.

• 작동 온도:-20°C+75°C
• V노화:12V
• 작동 전류:12V/5.5A@20W·
